태양광 패널 배선 고정은 모든 태양광 설치에 있어 매우 중요한 부분입니다. 배선을 적절히 관리하고 보호하면 시스템의 안전과 수명을 보장할 뿐만 아니라 깨끗하고 정돈된 외관을 유지하는 데에도 도움이 됩니다. 배선이 느슨하거나 제대로 고정되지 않으면 비효율성, 손상, 심지어 위험까지 초래할 수 있습니다.

태양광 패널 전선을 고정하는 것이 왜 중요한가요?

태양광 패널은 인버터, 배터리 또는 전력망에 직접 연결하기 위해 배선을 사용합니다. 전선이 제대로 고정되면 패널에서 필요한 곳까지 전력이 원활하게 전달될 뿐만 아니라, 바람, 비, 자외선 노출과 같은 환경 요인으로부터 배선을 보호합니다.

배선을 제대로 관리하지 않으면 여러 가지 문제가 발생할 수 있습니다.

• 안전 위험 : 느슨한 전선은 화재 위험을 초래할 수 있으며, 특히 바람이 강하거나 폭풍이 잦은 지역에서는 더욱 그렇습니다.
• 효율성 감소 : 노출되거나 손상된 전선은 에너지 손실로 이어질 수 있습니다.
• 미적 및 유지 관리 문제 : 엉키거나 보이는 전선은 보기 흉할 뿐만 아니라 향후 유지관리를 어렵게 만듭니다.

모범 사례를 따르면 안전하고 효율적이며 오래 지속되는 태양광 설비를 보장할 수 있습니다.

태양광 전선 고정에 필요한 도구 및 재료

태양광 패널 전선을 고정하기 전에 적절한 도구와 재료를 모으는 것이 중요합니다.

• 케이블 타이 또는 케이블 타이
• 와이어 클립
• 와이어 관리 트레이 또는 채널
• 내후성 도관(추가 보호용)
• 드라이버 또는 드릴
• 줄자
• 전선 스트리퍼
• SIC 태양광 장착 시스템(패널 및 전선을 효과적으로 고정하기 위한)

태양광 패널 전선 고정을 위한 단계별 가이드

1. 전선 경로 계획

첫 번째 단계는 태양광 패널에서 인버터 또는 전기 패널까지 전선이 연결되는 경로를 계획하는 것입니다. 이 경로는 노출된 전선의 길이를 최소화하는 동시에 시간이 지남에 따라 전선이 손상될 수 있는 급격한 굽힘이나 좁은 모서리를 피해야 합니다.

• 배선을 가능한 한 숨겨지고 깔끔하게 유지하려면 장착 랙이나 태양광 패널 아래로 배선을 배치하세요.
• 전체 전선 길이를 줄이고 전압 손실을 최소화하려면 인버터나 충전 컨트롤러의 배치를 고려하세요.

2. 케이블 타이 또는 지퍼 타이를 사용하세요

전선 경로를 계획한 후, 다음 단계는 케이블 타이나 집타이를 사용하여 전선을 고정하는 것입니다. 케이블 타이는 저렴하고 사용하기 쉬우며, 전선을 묶어 태양광 패널 랙 시스템에 고정하는 빠른 방법을 제공합니다.

• 케이블을 정기적으로 장착 레일에 고정하고, 전선이 너무 조여지지 않도록 하여 절연체에 스트레스가 가해지지 않도록 주의하세요.
• 열팽창과 움직임을 고려하여 전선에 약간의 여유를 두되, 전선이 처지거나 매달릴 정도는 아닙니다.

3. 설치하다 와이어 클립 또는 클램프

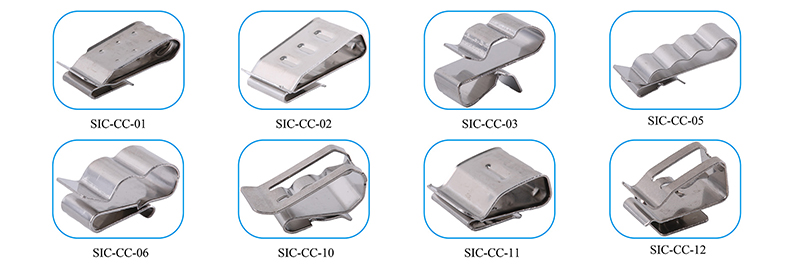

와이어 클립이나 클램프는 특히 대형 태양광 설비의 경우 추가적인 보안을 제공하는 데 사용할 수 있습니다. 이 클립은 와이어를 장착 구조물에 고정하여 움직이거나 날카로운 모서리에 닿는 것을 방지하도록 설계되었습니다.

• 야외 환경에서도 오랫동안 사용할 수 있도록 내후성 클립을 사용하세요.
• 클립이나 클램프의 간격이 균일한지 확인하고, 전선이 느슨해지거나 매달려 있지 않은지 확인하세요.
• SIC Solar의 태양광 설치 시스템은 통합된 전선 관리 옵션으로 설계되어 케이블을 프레임이나 랙 구조에 직접 쉽게 연결하고 고정할 수 있습니다.

4. 추가 보호를 위해 도관을 사용하세요

경우에 따라, 특히 전선이 혹독한 기상 조건에 노출되거나 야생 동물의 방해를 받기 쉬운 지역에서는 전선을 내후성 전선관 안에 넣는 것이 좋습니다. 전선관은 물리적 손상, 자외선, 그리고 물 침투로부터 추가적인 보호 기능을 제공합니다.

• 전선이 열린 공간을 가로질러야 하는 곳이나 전선이 자연 현상에 노출되어 있는 곳에는 도관을 설치하세요.
• 방수 도관 커넥터와 피팅을 사용하여 시스템이 밀폐되고 보호되도록 하세요.

5. 태양광 패널 아래에 전선 고정

더욱 깔끔한 설치와 보호 기능을 위해 태양광 패널 아래에 전선을 고정하세요. 이렇게 하면 전선이 직사광선으로부터 보호될 뿐만 아니라 눈에 띄지 않아 설치가 더욱 깔끔해집니다.

• 와이어 관리를 위해 특별히 설계된 클립, 타이 또는 채널을 사용하여 패널 프레임 아랫부분에 와이어를 부착합니다.
• 패널 아래에 전선을 고정할 때 전선을 너무 세게 끼우거나 구부리지 않도록 주의하세요.

6. 인버터 또는 정션 박스에서 전선 정리

전선이 인버터, 충전 컨트롤러 또는 정션 박스에 연결되면 해당 부분도 깔끔하게 정리하는 것이 중요합니다. 케이블 타이나 전선 정리대를 사용하여 전선을 깔끔하게 묶어 향후 유지 보수 시 정리가 쉽고 작업하기 편리하도록 하세요.

• 불필요하게 전선을 교차시키지 말고, 문제 해결이 필요할 경우 연결부를 더 쉽게 식별할 수 있도록 전선에 라벨을 붙이세요.

7. 최종 검사를 수행하세요

전선을 고정한 후에는 전체 시스템에 대한 최종 검사를 수행하여 다음 사항을 확인하는 것이 필수적입니다.

• 모든 전선은 단단히 고정되어 있으며 불필요한 긴장이나 구부러짐이 없습니다.
• 자외선, 바람 또는 야생 동물에 의해 손상될 수 있는 노출된 전선 절연 부분이 없습니다.
• 전선은 깨끗하고 체계적으로 정리되어 있어 꼬임이나 간섭의 위험이 최소화됩니다.

SIC 태양광 장착 시스템이 전선 보안을 강화하는 방법

태양광 설치 시스템 분야의 선두 제조업체인 SIC Solar는 설치자가 태양광 패널 배선을 안전하고 효율적으로 관리할 수 있도록 지원하는 첨단 솔루션을 제공합니다. SIC Solar의 설치 시스템은 다양한 배선 관리 옵션을 지원하도록 설계되어 배선이 설치 구조물을 따라 안전하게 배선될 수 있도록 보장합니다.

사용의 이점 중 일부 SIC 솔라 전선 관리 시스템은 다음과 같습니다.

• 내장형 와이어 채널 : SIC Solar 장착 제품 중 다수에는 내장형 와이어 채널이 제공되어 설치자가 추가 구성 요소가 필요 없이 쉽게 배선을 고정하고 숨길 수 있습니다.
• 내구성과 내후성이 뛰어난 소재 : SIC 태양광 시스템은 혹독한 기상 조건을 견딜 수 있도록 제작되어 패널과 배선을 노출 및 손상으로부터 보호합니다.
• 효율적인 디자인 : SIC Solar 제품은 설치 용이성에 중점을 두고 배선 과정을 간소화하여 설치 시간을 줄이는 동시에 안전성과 외관을 개선합니다.

SIC Solar의 고품질 장착 시스템을 태양광 프로젝트에 통합하면 설비의 보안과 수명을 향상시키고 모든 전선이 적절하게 관리되고 보호되도록 할 수 있습니다.
