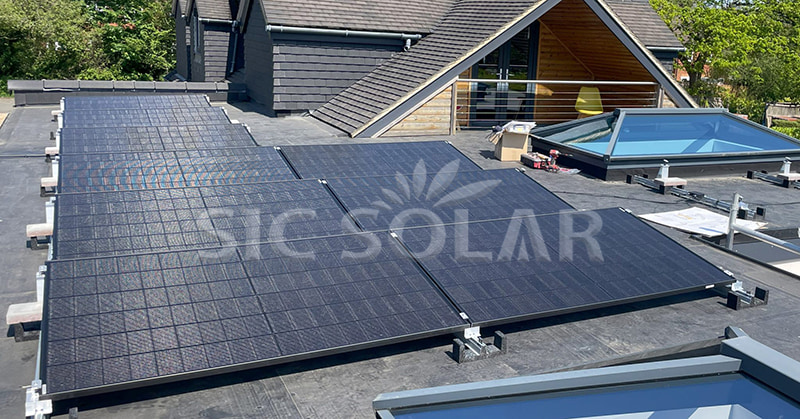

평평한 지붕용 밸러스트 장착 시스템 태양광 설비는 지붕 막을 관통하지 않고 바람에 의한 융기를 견뎌내기 위해 무게에 의존합니다. 일반적인 태양광(PV)의 사하중은 3~5lbs/ft²(14~24kg/m²)이며, 대부분의 설비는 5~7lbs/ft²(24~34kg/m²)를 필요로 합니다. 바람이 약한 지역에서는 밸러스트 하중이 2lbs/ft²(10kg/m²)까지 낮아질 수 있지만, 바람이 강한 지역에서는 최대 10lbs/ft²(48kg/m²)까지 필요할 수 있습니다. 패널 피치, 풍속, 지붕의 구조적 용량과 같은 요인은 최종 밸러스트 계산에 상당한 영향을 미칠 수 있습니다. 항상 구조 엔지니어와 상담하고 SIC Solar에서 제공하는 것과 같은 모듈식 조절 가능 솔루션을 선택하여 안전성과 비용 효율성을 확보하십시오.
표준 프레임 태양광 패널의 무게는 일반적으로 모듈과 브래킷을 포함해 3~5파운드/ft2입니다.
예를 들어, 60셀 태양광 패널(약 17ft2)의 무게는 일반적으로 약 40파운드이며, 이는 약 2.4파운드/ft2에 해당합니다. 브래킷을 추가하면 무게가 늘어납니다.
안정기 시스템은 평평한 지붕에 태양광 패널을 고정하여 바람으로 인한 융기를 막기 위해 5~7파운드/ft²(약 1.7m²)의 무게를 추가합니다.
경량 시스템에서 설계자는 특히 풍하중이 적당한 경우 2-6파운드/ft²(~1.7m²)의 콘크리트나 기타 밸러스트만 사용할 수 있습니다.
강풍 지역(예: 설계 속도가 100mph 이상)에서는 일반적으로 융기 저항을 유지하기 위해 최대 10psf의 밸러스트가 필요합니다.
모듈식 그리드 구조는 풍력을 여러 밸러스트 지점에 분산시켜 단위 중량을 줄일 수 있습니다(예: Sun Ballast의 Connect 시스템 중량은 평균 20kg/m2 미만 또는 4psf입니다).
낮은 기울기 각도(<10°)는 바람에 의한 상승력을 감소시켜 밸러스트 요구 사항이 범위의 하단(5psf)에 가까워집니다.
기울기 각도가 클수록 들어올리는 힘이 커지므로 더 무거운 밸러스트나 기계적 앵커가 필요합니다.
대부분의 상업용 평평한 지붕은 75kg/m²(약 15제곱피트/m²)의 활하중을 견딜 수 있어야 하며, 눈 쌓임, 유지 관리 접근성, 밸러스트 PV 시스템을 견딜 수 있어야 합니다.
설치 전에 구조 엔지니어는 지붕이 추가 밸러스트를 포함한 사하중과 활하중을 안전하게 지탱할 수 있는지 확인해야 합니다.
PV 사하중 결정 :
제조업체 사양을 사용하세요(일반적으로 3~5제곱피트/m2)
풍력 상승력 평가 :
현지 건축법규와 ASCE 7 표준을 참조한 다음, PV 패널 기울기와 풍속에 따라 리프트를 계산합니다.
밸러스트 무게 선택 :
바람 속도가 느리고 기울기가 낮은 설치의 경우 2~6제곱피트/m2의 밸러스트 무게로 시작하세요.
허리케인 발생 지역이나 고도가 높은 지역에서는 밸러스트를 평방 피트당 10평방 피트로 늘리세요.
배포 확인 :
과부하 지점을 방지하기 위해 밸러스트가 균일하게 분포되어 있는지 확인하세요(예: 그리드/메시 시스템).
엔지니어에게 문의하세요 :
항상 자격을 갖춘 전문가에게 최종 설계와 밸러스트 계산을 검토받으세요.
모듈식 시스템 : 현장에서 미세 조정할 수 있는 조절식 모듈식 밸러스트 블록을 선택하세요.
지붕 막 보호 : 멤브레인 손상을 방지하려면 자갈 아래에 고무 패드나 포장 블록을 사용하세요.
유지 관리 계획 : 지붕 유지관리 및 검사를 위해 명확한 접근 및 출구 지점을 확보하세요.
보증 고려 사항 : 안정기 설치로 인해 지붕 보증이 무효화되지 않는지 확인하세요. 일반적으로 비관통형 설계는 보증을 유지합니다.
SIC Solar는 평지붕 밸러스트 시스템을 포함한 고품질 PV 설치 솔루션의 제조 및 공급을 전문으로 합니다. 모듈식 설계 덕분에 설치자는 현장 조건에 따라 밸러스트 무게를 조절할 수 있으며, 지붕 구조물에 과부하를 주지 않고도 안전 요건과 프로젝트 예산을 충족할 수 있습니다.
