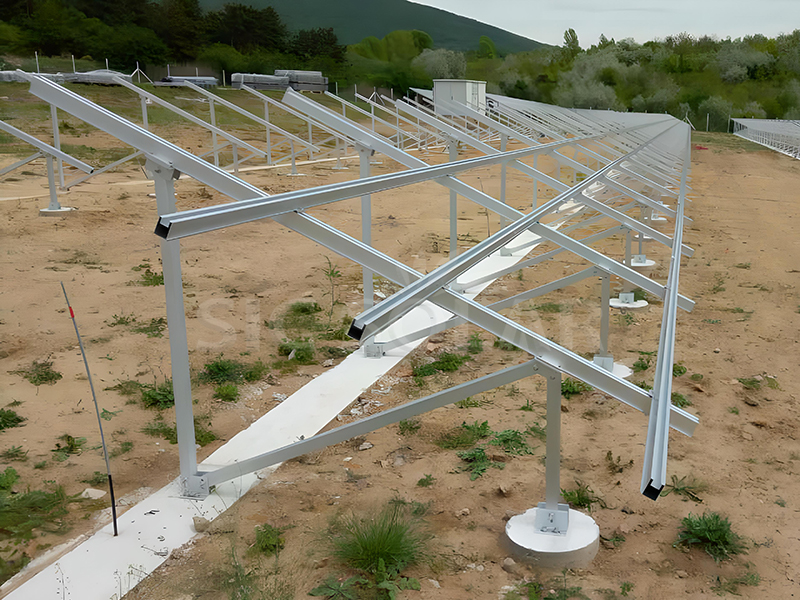

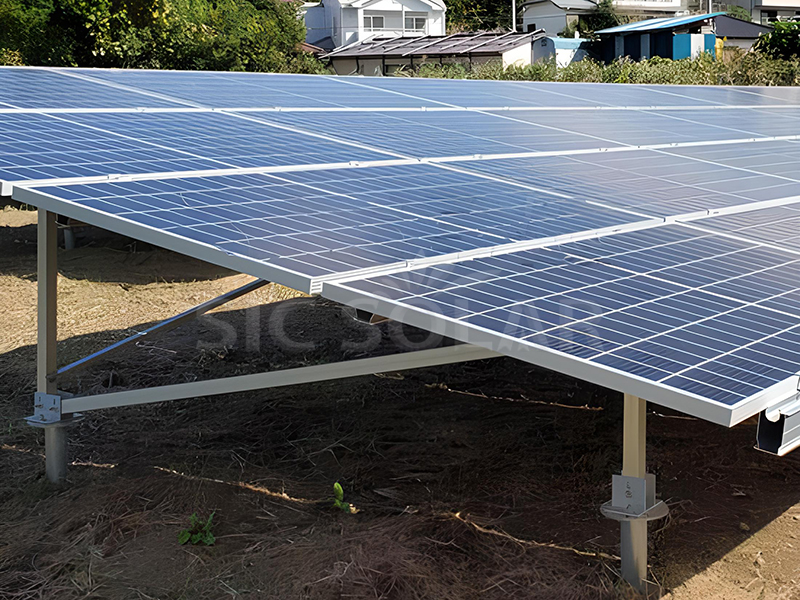

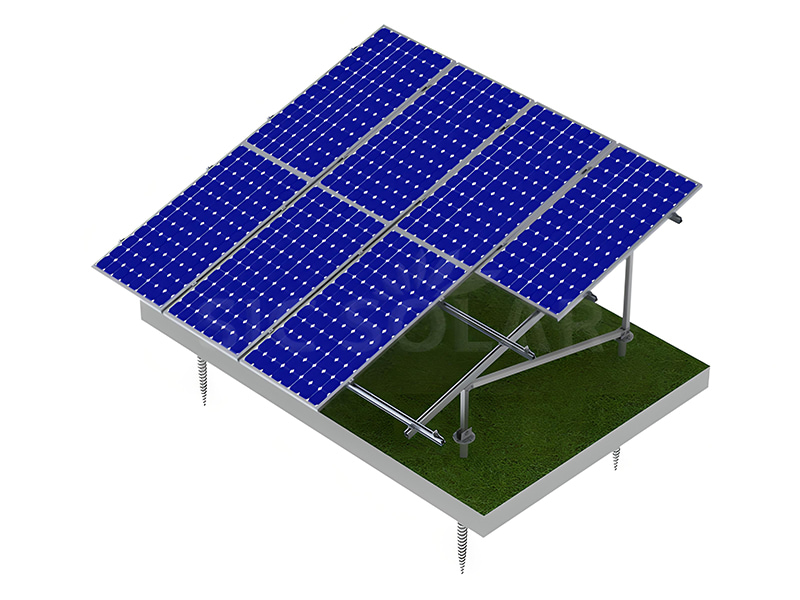

N형 지면 장착형 태양광 랙 시스템

1️⃣ 현장 조사 및 레이아웃

배열 면적을 표시하고 토양 유형과 경사를 평가하고 기둥이나 나사형 기초를 선택합니다.

2️⃣ 기초 설치

설계된 깊이까지 콘크리트 기둥을 설치하거나 나선형 나사를 박습니다. 수평계를 사용하여 수직 정렬을 확인합니다.

3️⃣ 기둥 및 지지대 프레임 조립

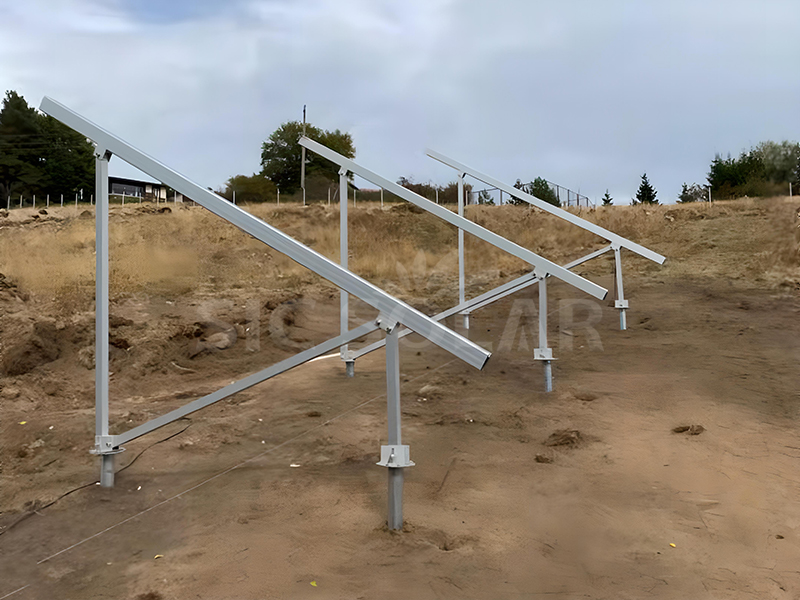

앞 기둥과 뒷 기둥을 기초에 설치하고 대각선 버팀대를 삽입하여 "N"자 모양을 만든 후 볼트를 느슨하게 조입니다.

4️⃣ 레일 및 브래킷 설치

메인 레일이나 크로스 암을 기둥에 설치합니다. 대각선 브래킷을 밀어 넣어 각도를 설정한 다음 사양에 맞게 조입니다.

5️⃣ 컴포넌트 클램핑

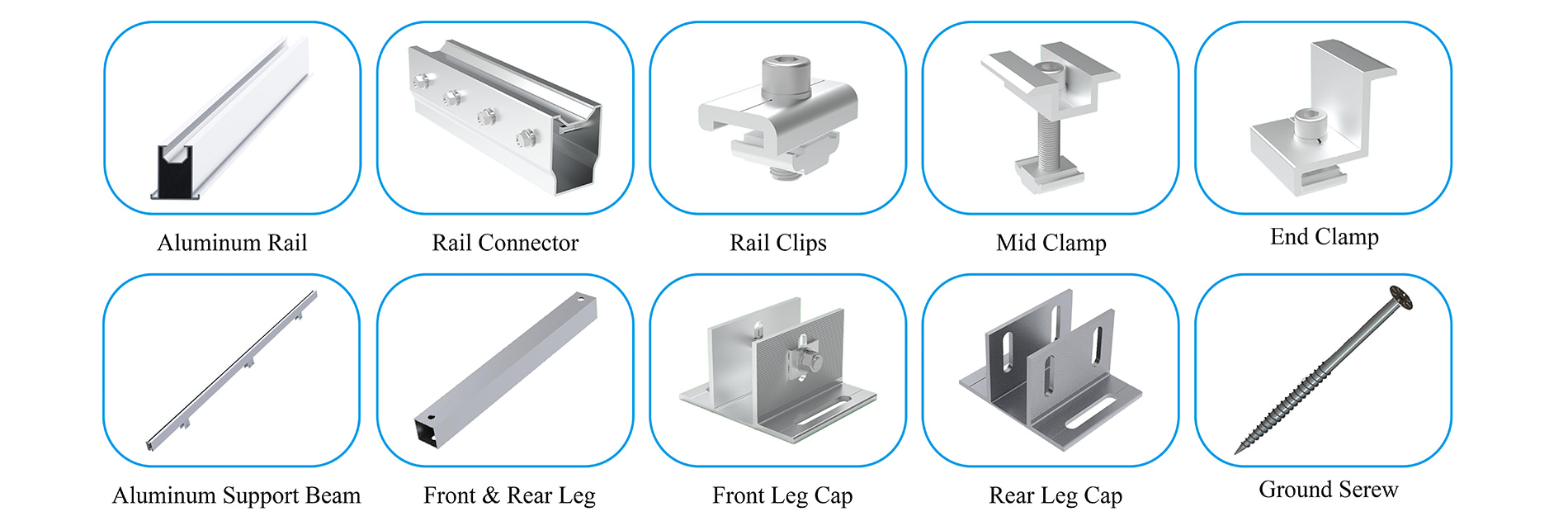

미리 펀칭된 슬롯에 중간 및 끝 클립을 끼우고, 설명서에 따라 구성 요소, 사각 막대 및 토크 클램프를 삽입합니다.

6️⃣ 접지 및 접지

접지 점퍼를 사용하여 구성 요소 프레임과 레일을 접지 시스템에 연결하고 NEC 또는 현지 규정에 따라 연속성을 테스트합니다.

7️⃣ 시운전 및 검사

모든 패스너에 대한 토크 감사를 수행하고, 코팅 수리를 검사하고, 어레이 레이아웃을 문서화하고, 연간 시각 검사 일정을 잡습니다.

당사의 표준 패키지는 긴 알루미늄 프로파일용 강철 팔레트이며, 작은 알루미늄 구성품은 합판 팔레트가 있는 상자에 포장됩니다.

다음과 같은 장점이 있습니다. :

☆ 가장 경제적인 솔루션 - 지상형 태양광 PV 프로젝트의 구성 요소와 비용을 절감합니다.

☆ 높은 유연성 – 다양한 건설 조건의 요구 사항을 충족하도록 조정할 수 있는 유연성이 있습니다.

☆ 알루미늄 프로파일은 매우 가볍고 설치가 간편하며, 부식 방지 기능도 갖추고 있습니다.

☆ 사전 조립된 프레임으로 간편하고 쉽게 설치 가능.

관련 증명서 :

강도 분석 보고서 -- 목표 강도를 충족하기 위해 장착물을 테스트합니다. 예를 들어 풍속과 눈 하중 등이 있습니다.

Q1. 최소주문수량은 얼마인가요?

최소주문수량=50KW.

Q2. 카포트의 재질은 무엇인가요?

Al 6005-T5 및 탄소강.
