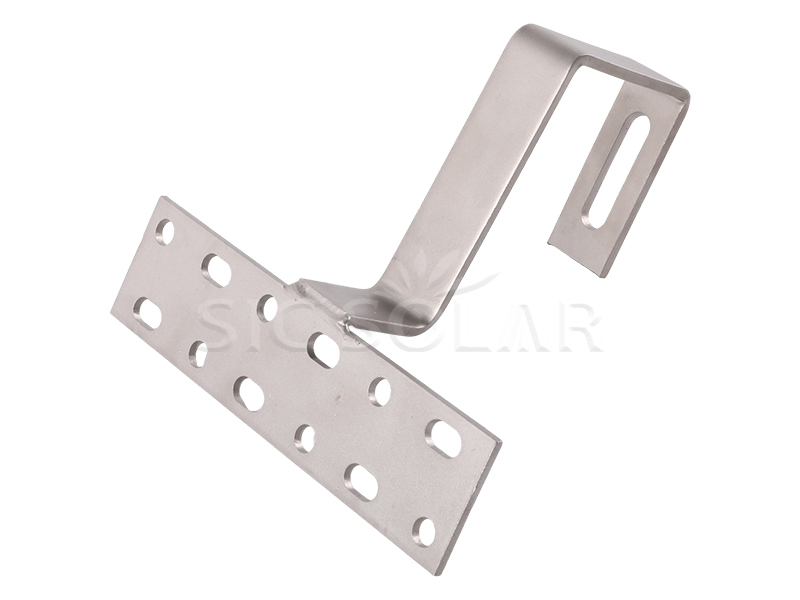

싱글 솔라 타일 루프 후크

싱글 솔라 타일 루프 후크는 아스팔트 싱글, 타일 및 합성 지붕에 태양광 패널을 설치하기 위해 특별히 설계된 장착 브래킷입니다. 이 후크는 태양광 설치 시스템과 지붕 구조물을 안전하고 비침투적이며 방수 처리된 연결로 연결합니다.

상표:

SIC SOLAR

품목 번호:

SIC-TH-07

Xiamen port

구성 요소 동영상 기술 세부 사항 설치 가이드 패키지 Advantage

Pv Tile Roof Hook

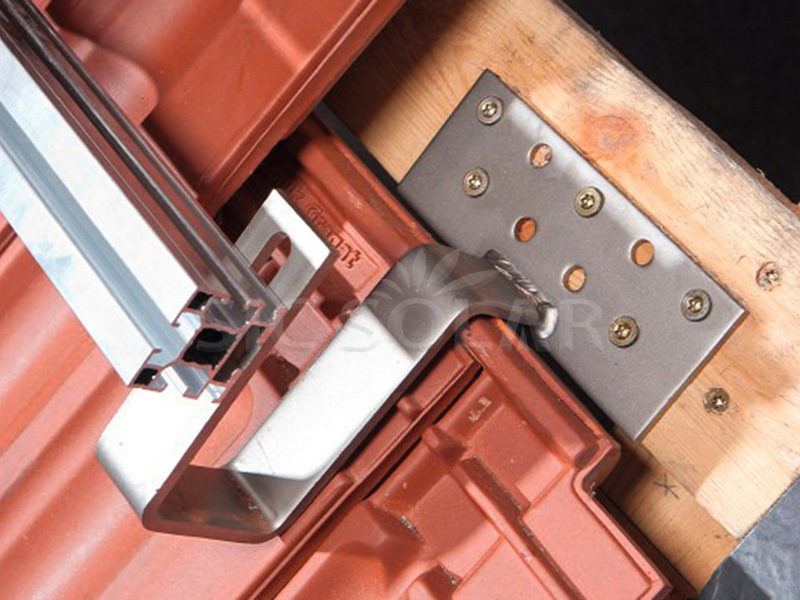

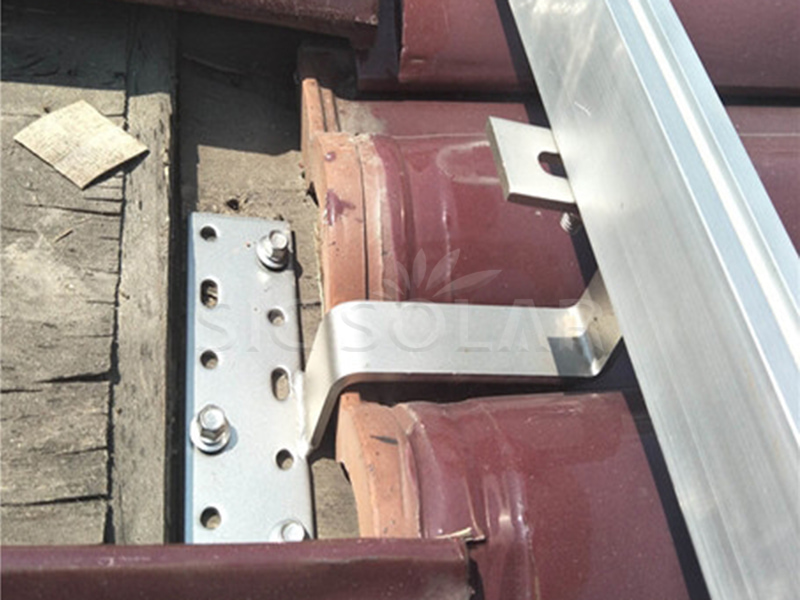

1️⃣ 래프터 위치를 표시하세요

스터드 파인더를 사용하여 타일 아래에 있는 처마 서까래를 찾아 후크 위치를 표시하세요.

2️⃣ 타일을 조심스럽게 들어 올리세요

기와를 조심스럽게 들어올려 고리를 설치할 서까래 위에 놓습니다.

3️⃣ 후크 위치 지정

후크의 바닥을 타일 아래로 밀어 넣어 서까래 위에 놓으세요. 올바르게 정렬하세요.

4️⃣ 후크를 부착하세요

제공된 스테인리스 스틸 나사를 사용하여 조종 구멍을 뚫고 고리를 서까래에 고정합니다.

5️⃣ 타일을 후크로 돌려놓으세요

후크 바닥이 평평한지, 타일이 제자리에 있는지 확인하여 표면을 깨끗하게 유지하세요.

6️⃣ 장착 레일을 설치하세요

볼트와 너트를 사용하여 장착 레일을 후크에 고정하세요. 설치 시 패널이 수평으로 정렬되었는지 확인하세요.

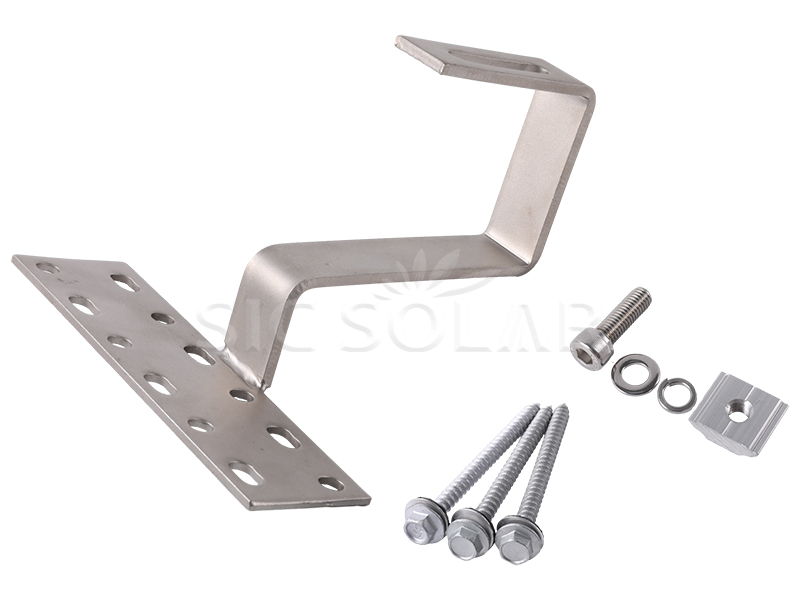

Solar bracket package

다음과 같은 장점이 있습니다.
☆ 높은 내구성 - 최고의 스테인리스 스틸 304로 10년 보증과 25년 서비스 시간을 보장합니다.
☆ 높은 사전 조립성 – 설치 현장의 노동 비용 절감
