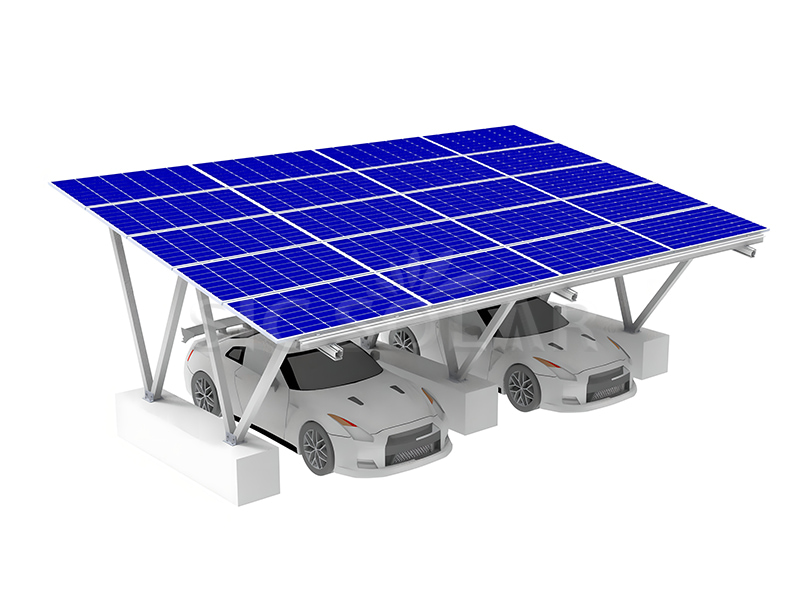

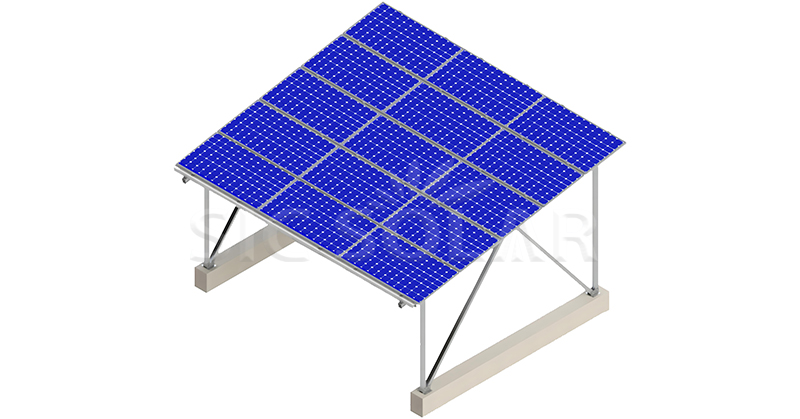

태양광 알루미늄 카포트 장착 시스템

1️⃣ 현장 조사 및 계획

지반 공학적 평가와 레이아웃 표시를 수행합니다. 토양 데이터를 기반으로 기초 유형(나사 파일 또는 콘크리트 기둥)을 선택합니다.

2️⃣ 기초 설치

설계된 깊이에 맞춰 기초를 설치하고 지지대 전체에 걸쳐 ±10mm 이내의 수직성을 확보합니다.

3️⃣ 프레임 조립

미리 뚫어 놓은 구멍을 이용해 기둥과 보를 볼트로 고정합니다. 최종 정렬을 위해 볼트를 비워 둡니다.

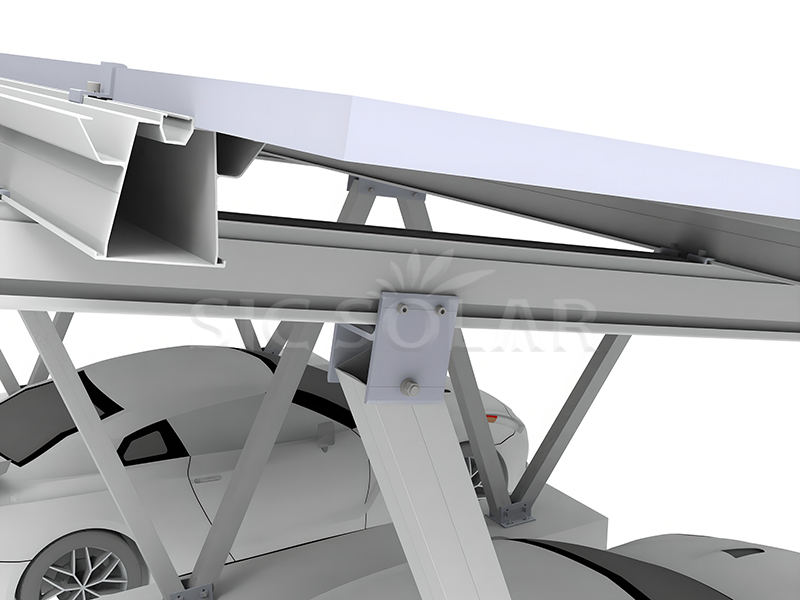

4️⃣ 틸트 브라켓 및 트랙 연결

설계된 각도로 틸트 브라켓을 빔에 고정한 다음, 트랙을 브라켓 안으로 밀어 넣고 패스너를 손으로 조입니다.

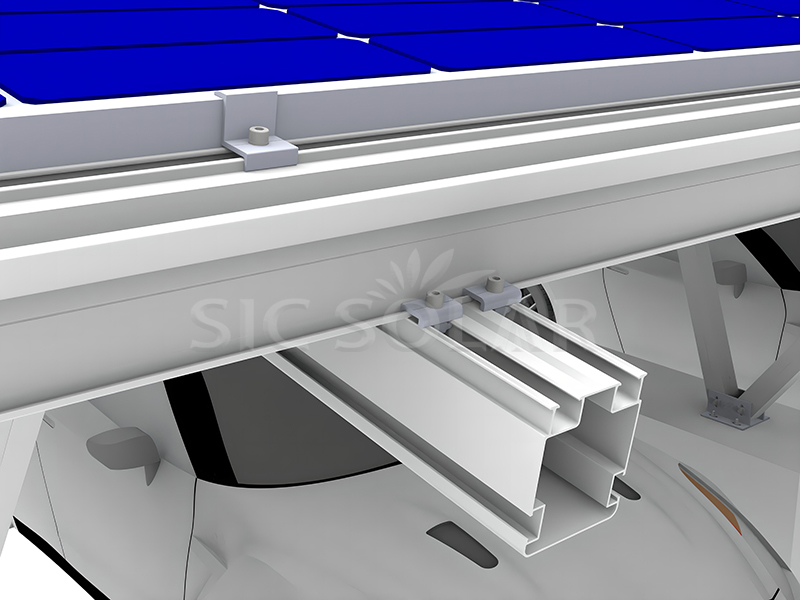

5️⃣ 모듈 설치

스테인리스 스틸 클램프를 트랙 슬롯에 삽입하고 모듈을 놓은 다음 교정 렌치를 사용하여 볼트를 15~20Nm로 조입니다.

6️⃣ 접지 및 본딩

전용 접지 러그를 사용하여 모듈 프레임과 알루미늄 트랙을 접지 시스템에 연결합니다. 현지 규정에 따라 연속성을 확인합니다.

7️⃣ 최종 검사 및 시운전

모든 패스너의 토크를 점검하고, 코팅의 손상 여부를 검사하고, 기울기 각도를 확인하고, 실제 시공 도면을 기록하고, 정기 검사 일정을 정합니다.

당사의 표준 패키지는 긴 알루미늄 프로파일용 강철 팔레트이며, 작은 알루미늄 구성품은 합판 팔레트가 있는 상자에 포장됩니다.

다음과 같은 장점이 있습니다.

☆ 태양광 카포트는 귀하의 토지 크기에 맞게 맞춤 제작될 수 있습니다.

☆ 높은 내구성 – 최고의 AL6005-T5는 10년 보증과 25년 서비스 시간을 보장합니다.

☆ 알루미늄 프로파일은 매우 가볍고 설치가 간편하며, 부식 방지 기능도 갖추고 있습니다.

☆ 사전 조립된 메인 프레임 - 설치 현장에서 노동 비용을 크게 절감할 수 있습니다.

관련 증명서

강도 분석 보고서 -- 목표 강도를 충족하기 위해 장착물을 테스트합니다. 예를 들어 풍속과 눈 하중 등이 있습니다.
