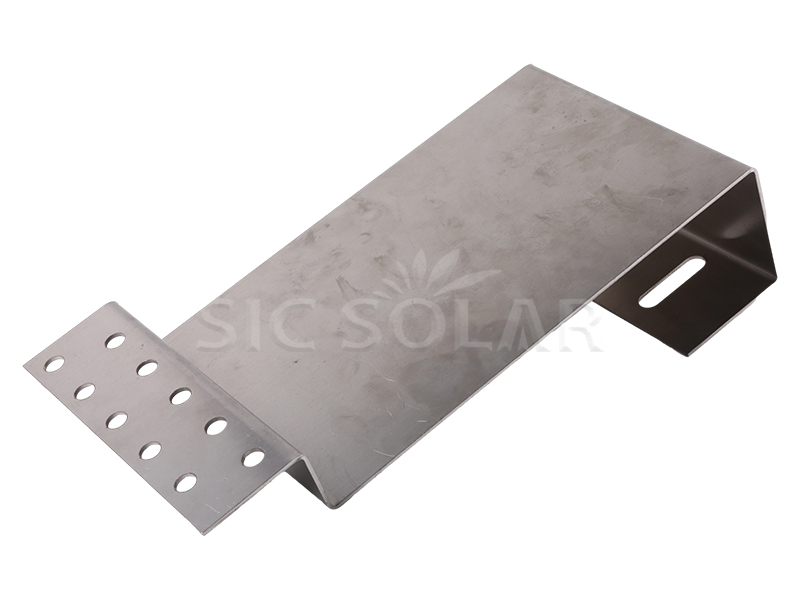

태양광 설치용 일반 타일 지붕 후크

자세히 알아보려면 여기를 클릭하세요

1. 준비

필요한 도구: 테이프 측정기, 분필선, 적절한 드릴 비트가 달린 드릴, 토크 렌치 및 안전 장비.

현장 평가: 지붕 구조가 태양광 패널과 장착 시스템의 추가 하중을 지탱할 수 있는지 확인하세요.

2. 설치 단계

1️⃣ 후크 위치를 표시하세요

태양광 패널 레이아웃과 지붕 구조에 따라 후크의 가장 적합한 위치를 결정합니다.

2️⃣ 타일을 제거하세요

표시된 위치에서 타일을 조심스럽게 제거하여 지붕 널빤지나 서까래를 노출시킵니다.

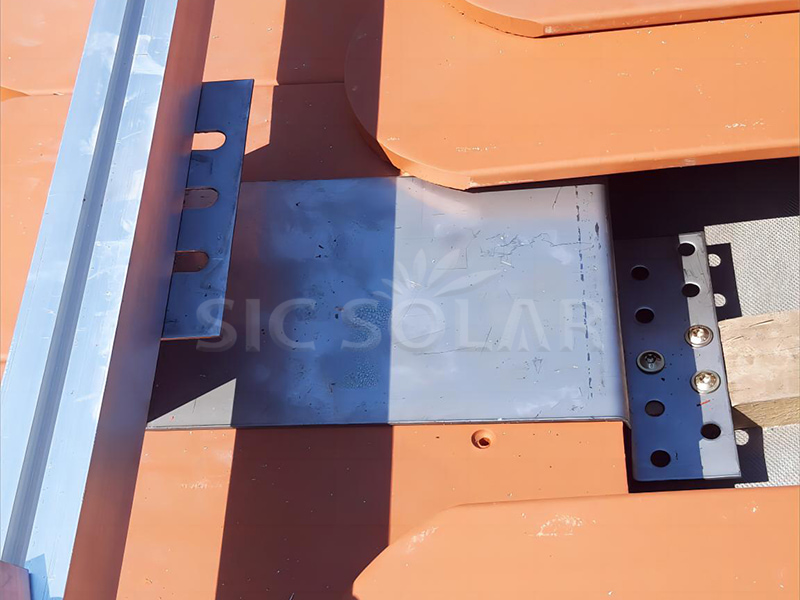

3️⃣ 후크 설치

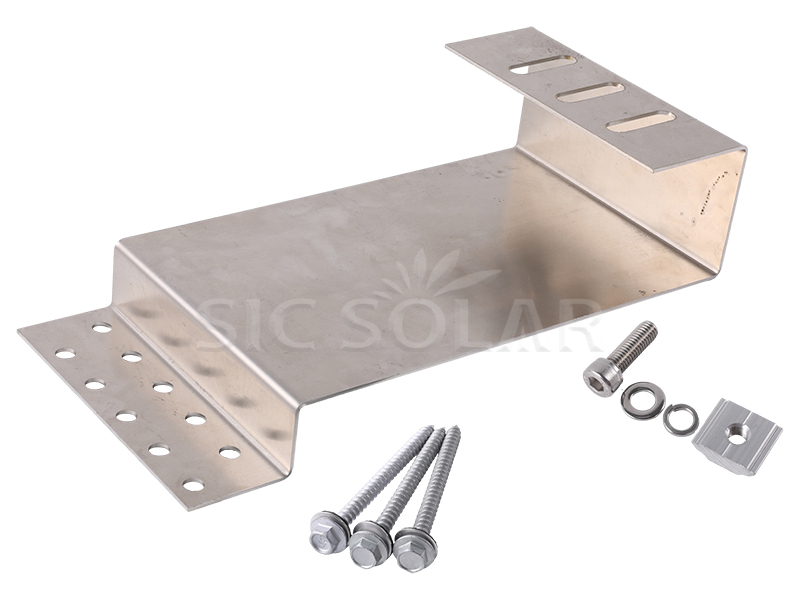

후크를 기본 구조 부재(널빤지나 서까래)에 맞추고 적절한 패스너(스테인리스 스틸 나사 등)로 고정합니다.

4️⃣ 타일을 교체하세요

돌출된 후크 부분을 수용하기 위해 필요에 따라 제거한 타일을 다듬거나 수정한 다음, 다시 설치하여 지붕의 모양과 무결성을 유지합니다.

5️⃣ 장착 레일을 설치하세요

설치된 후크에 장착 레일을 고정하고 수평을 맞추고 제대로 정렬되었는지 확인하세요.

6️⃣ 태양광 패널 설치

시스템 설계에 따라 태양광 패널을 장착 레일에 장착하고 엔드 클램프와 중간 클램프로 고정합니다.

7️⃣ 전기 접지

모든 구성 요소가 현지 전기 규정 및 표준을 준수하도록 올바르게 접지되었는지 확인하세요.

3. 설치 후 검사

모든 후크, 레일, 태양광 패널이 단단히 고정되었는지 확인하세요.

설치가 제대로 정렬되어 있고 구조적으로 안전한지 확인하세요.

시스템이 모든 관련 안전 및 성능 기준을 충족하는지 확인하세요.

다음과 같은 장점이 있습니다.

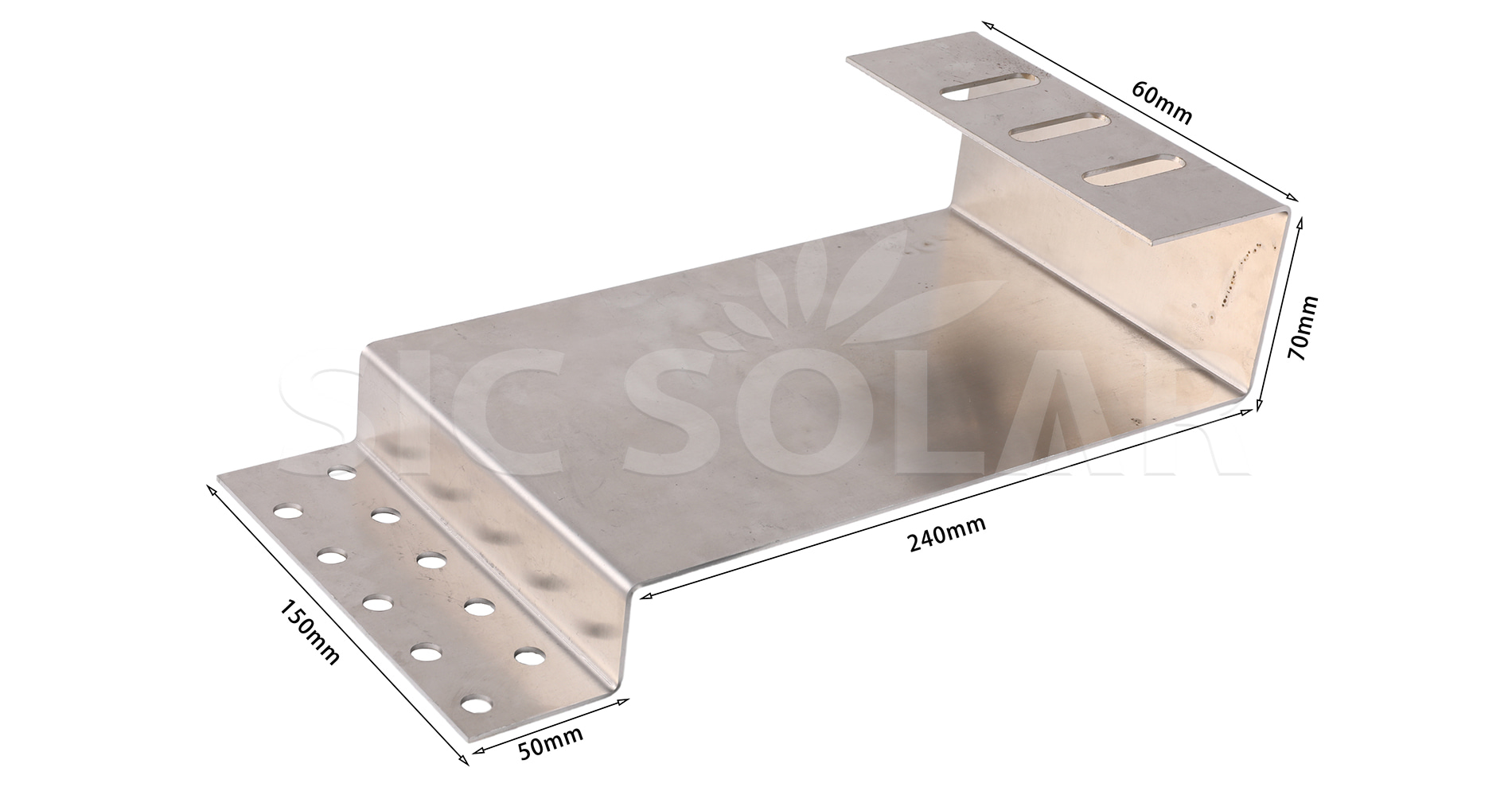

☆ 강력한 강도 - 150mm 폭으로 후크 강도를 높여줍니다.
☆ 높은 내구성 - 최고의 스테인리스 스틸 304로 10년 보증과 25년 서비스 시간을 보장합니다.
☆ 간편한 설치 - 레일은 T볼트 M10을 사용하여 후크에 직접 고정할 수 있습니다.
