건물 통합형 태양광 발전( BIPV )는 태양광 발전과 건축 기능을 결합하여 PV 모듈을 건물의 외벽, 지붕, 채광창 등 구조에 직접 통합합니다. BIPV 시스템은 청정 에너지를 생산할 뿐만 아니라 건물 외피의 일부로 사용되어 기존 자재를 대체합니다. 그러나 설치 과정은 기존 태양광 패널과는 상당히 다르며 여러 가지 특수 단계가 필요합니다.

1. 초기 계획 및 설계

BIPV 프로젝트의 첫 번째 단계는 건축가, 엔지니어, 그리고 태양광 전문가 간의 신중한 계획 및 조율을 포함합니다. 건물의 방향, 지역 기후, 예상 에너지 출력, 그리고 디자인 미관 등의 요소들을 검토합니다.

기존 표면 위에 설치하는 기존 태양광 시스템과 달리, BIPV 모듈은 원래 건설 또는 리노베이션 계획에 통합되어야 합니다. 즉, 모듈 형태부터 전기 배선까지 모든 요소를 맞춤 설계해야 합니다. 안전이나 성능을 저해하지 않으면서 모듈이 설계에 완벽하게 통합되도록 특수한 장착 구조가 필요한 경우가 많습니다.

제조업체는 다음과 같습니다. SIC 솔라 PV 장착 구조물 생산 및 공급에 주력하는 는 프로젝트 초기 단계부터 프로젝트 설계자와 협력하는 경우가 많습니다. 의 장착 시스템은 BIPV 적용 분야, 특히 지붕 및 외벽 통합 분야의 맞춤형 요구 사항에 맞춰 설계됩니다.

2. 구조 및 전기 준비

구성 요소를 설치하기 전에 건물의 구조 프레임을 평가하여 BIPV 모듈의 무게와 하중을 지탱할 수 있는지 확인해야 합니다. 동시에 배선, 인버터 및 전력망 연결을 위한 준비도 완료되어야 합니다.

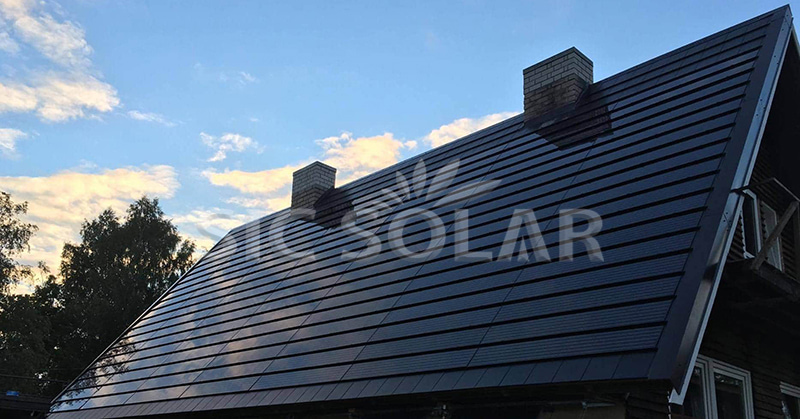

외벽 설치 시스템의 경우, 프레임과 앵커가 벽체 구조에 매립됩니다. BIPV 지붕의 경우, 모듈 자체가 지붕재의 일부 역할을 하므로 방수가 매우 중요합니다. 내구성 있는 설치를 위해서는 적절한 배수, 단열, 그리고 방습층이 필수적입니다.

SIC Solar와 같은 설치 공급업체는 구조 기준을 충족하는 동시에 조립이 간편한 맞춤형 솔루션을 제공합니다. 사전 조립된 브래킷 구성품은 설치 시간을 단축하고 현장 오류를 방지하는 데 도움이 됩니다.

3. 장착 시스템 설치

모든 준비가 완료되면 하부 구조물 설치가 시작됩니다. 이 시스템은 BIPV 모듈을 지지하고, 구조적 무결성을 보장하며, 적절한 정렬을 유지하는 역할을 합니다.

레일 시스템, 클램핑 장치, 그리고 조인트 씰은 정밀하게 배치되어야 합니다. BIPV 시스템은 모듈이 눈에 보이는 건물 표면의 일부를 구성하기 때문에 기존 시스템보다 허용 오차가 더 작은 경우가 많습니다. 약간의 정렬 오류도 에너지 성능과 시각적 미관에 영향을 미칠 수 있습니다.

많은 프로젝트에서 강도와 내식성 때문에 스테인리스 스틸 또는 알루미늄 합금 브래킷이 선호됩니다. SIC Solar는 경사형 및 수직형 BIPV 시스템 모두에 적합한 다양한 소재를 제공합니다.

4. 모듈 설치 및 전기 작업

래킹 시스템이 설치되면 건물의 레이아웃에 따라 BIPV 모듈을 설치합니다. 투명 또는 반투명 모듈은 채광창이나 커튼월에 사용할 수 있으며, 불투명 모듈은 벽과 지붕에 적용됩니다.

각 모듈은 내후성 커넥터를 사용하여 조심스럽게 연결해야 합니다. 정션 박스와 DC 케이블은 장착 시스템을 통과하여 깔끔한 외관을 유지해야 합니다. 전기 절연, 접지 및 화재 안전 기준을 엄격히 준수해야 합니다.

모듈은 발전 장치와 건축 자재라는 두 가지 역할을 하므로 취급 및 설치 시 세심한 주의가 필요합니다. 많은 설치업체는 안전과 정확성을 보장하기 위해 SIC Solar와 같은 장착 시스템 제조업체에서 제공하는 상세한 설치 설명서를 참고합니다.

5. 시스템 시운전

설치 후, 시스템은 모든 연결 상태가 안전하고 성능이 예상 범위 내에 있는지 확인하기 위한 시험을 거칩니다. 시스템이 공식적으로 전력망에 연결되기 전에 IV 곡선 시험, 절연 검사 및 성능 모니터링이 수행됩니다.

건물 통합 시스템에는 에너지 생산 및 시스템 상태를 실시간으로 추적하는 모니터링 장비가 포함되는 경우가 많습니다. 이러한 도구는 건물 소유주가 최적의 성능을 유지하는 동시에 잠재적 문제를 조기에 감지할 수 있도록 지원합니다.
