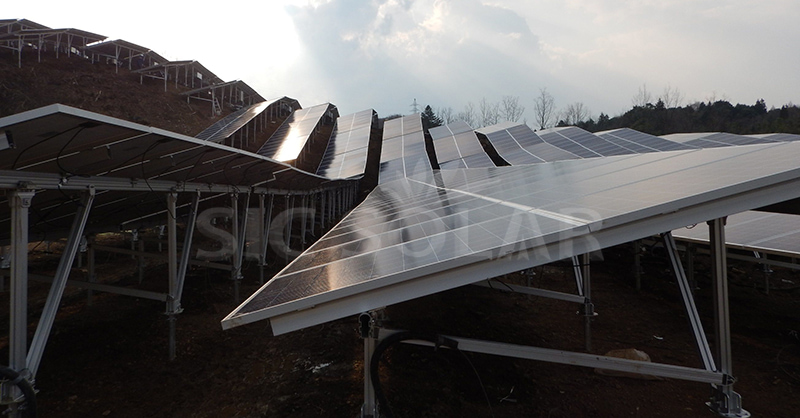

지상형 태양광 시스템 지붕 공간이 제한적이거나 설계 유연성이 필요한 주거, 상업 및 유틸리티 규모 프로젝트에 널리 사용됩니다. 옥상 시스템과 달리, 지상 설치형 어레이는 방향 및 기울기를 조절할 수 있어 일반적으로 효율성이 높고 유지 관리가 용이합니다.

1. 현장 평가 및 계획

• 설치를 시작하기 전에 선정된 부지의 토양 상태, 음영, 방향, 경사 등을 평가하기 위해 측량 작업을 수행해야 합니다. 햇볕이 잘 들고 평평하거나 완만한 경사의 부지가 이상적입니다. 시스템의 크기, 경사각, 간격은 이용 가능한 부지와 예상 에너지 생산량을 기준으로 계산됩니다.
• 지역 규정에 따라 허가 및 용도 지역 승인을 받아야 합니다. 풍하중, 적설량, 토양 유형과 같은 환경 조건은 모두 지지 구조물의 설계에 영향을 미칩니다. 특히 폭우가 자주 내리는 지역에서는 적절한 배수 계획이 필수적입니다.

2. 장착 시스템 선택

• 지상형 태양광 패널은 일반적으로 말뚝, 나사 또는 콘크리트 기초 시스템을 사용하여 설치됩니다. 구체적인 선택은 토양 구성과 프로젝트 요구 사항에 따라 달라집니다.
• 파일 시스템은 대규모 공공 시설 프로젝트에서 흔히 사용됩니다. 강철 기둥을 땅에 직접 박아 콘크리트를 설치할 필요가 없어 단단한 토양에서도 빠르고 비용 효율적으로 설치할 수 있습니다.
• 앵커 나사는 부드럽거나 바위가 많은 지형에 적합한 대안으로, 광범위한 굴착 없이도 우수한 안정성을 제공합니다.
• 콘크리트 기초는 지반이 파일 박기에 적합하지 않을 때 사용할 수 있습니다. 콘크리트 기초는 노동 집약적이지만, 장기적인 성능을 위한 안정적인 고정력을 제공합니다.
• SIC Solar는 다양한 지형과 시스템 규모에 맞는 다양한 지상 설치 솔루션을 제공하는 태양광 설치 구조물 제조업체이자 공급업체입니다. SIC Solar의 알루미늄 및 아연 도금 강철 소재는 현장 조립을 간소화하는 동시에 환경적 스트레스를 견딜 수 있도록 세심하게 설계되었습니다.

3. 기초 준비

• 설치 유형이 선택되면 기초 공사가 시작됩니다. 파일 또는 나사 기초 시스템의 경우, 중장비를 사용하여 레이아웃 설계에 따라 브래킷을 지면에 고정합니다. 콘크리트 시스템의 경우, 기초를 굴착하고 철근을 설치한 후 콘크리트를 타설하여 기초를 형성합니다.
• 기초 배치의 정확성은 매우 중요합니다. 앵커가 잘못 정렬되면 구조물의 안정성에 영향을 미치고 브래킷과 구성품 설치가 어려워질 수 있습니다. 고르지 않은 지역에서는 기울기 각도와 줄 간격을 일정하게 유지하기 위해 지면 수평을 맞춰야 할 수도 있습니다.

4. 장착 구조 설치

• 기초가 설치되면 수평 레일이나 보를 수직 지지대에 부착합니다. 이 레일은 태양광 패널을 지지하며, 모듈이 고르게 배치되도록 정밀하게 정렬되어야 합니다.
• 장기적인 내구성을 위해서는 용융아연도금강이나 양극산화처리 알루미늄과 같은 내식성 소재가 선호됩니다. 구조 부품은 특히 대규모 설비의 경우 온도 변화로 인한 팽창과 수축을 견딜 수 있어야 합니다.

5. 태양광 패널 설치

• 지지대가 준비되면 태양광 패널을 레일 위에 놓고 중간 클램프와 엔드 클램프를 사용하여 고정합니다. 그런 다음 전선을 (일반적으로 직렬로) 연결하고 DC 케이블을 보호 도관을 통해 인버터로 연결합니다.
• 줄 사이에 그늘이 생기지 않도록 적절한 줄 간격을 두는 것이 중요합니다. 최소 간격은 특정 위치의 태양 각도를 계산하여 정합니다. 태양광 패널은 태양 복사열을 최대화하는 동시에 자가 세척 및 배수를 위해 각도를 맞춰 설치해야 합니다.
• SIC 솔라 강풍과 눈이 많이 내리는 환경에서도 일정한 기울기를 유지하고 안전하게 고정할 수 있도록 설계된 장착 시스템을 제공합니다. 구조 키트에는 케이블 관리 액세서리와 사전 드릴링된 구성품이 함께 제공되어 설치가 간편합니다.

6. 인버터 및 전기 연결

• 모듈 설치 후, DC 전력을 사용 가능한 AC 전력으로 변환하는 인버터가 설치됩니다. 시스템 설계에 따라 스트링 인버터, 마이크로 인버터 또는 중앙 인버터를 사용할 수 있습니다.
• 모든 전기 연결은 안전 기준을 충족하고 적절하게 접지되어야 합니다. 모니터링 시스템은 일반적으로 성능 추적 및 고장 감지를 위해 설치됩니다. 시험이 완료되고 최종 검사가 승인되면 시스템은 계통 연계형 또는 독립형 시스템의 일부로 운영될 수 있습니다.
