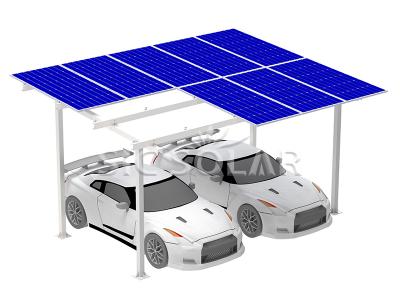

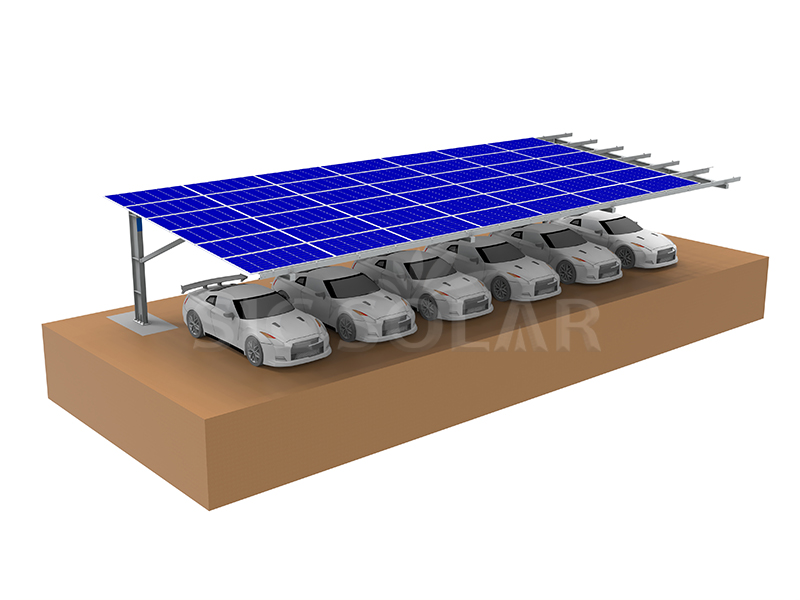

탄소강 카포트 장착 시스템 PV 주차 구조 태양광

카포트 마운팅

1️⃣ 현장 평가 및 설계

주차장 배치, 토양 지지력 및 구조적 여유 공간을 조사하고 단일 또는 이중 암 설계 옵션을 결정합니다.

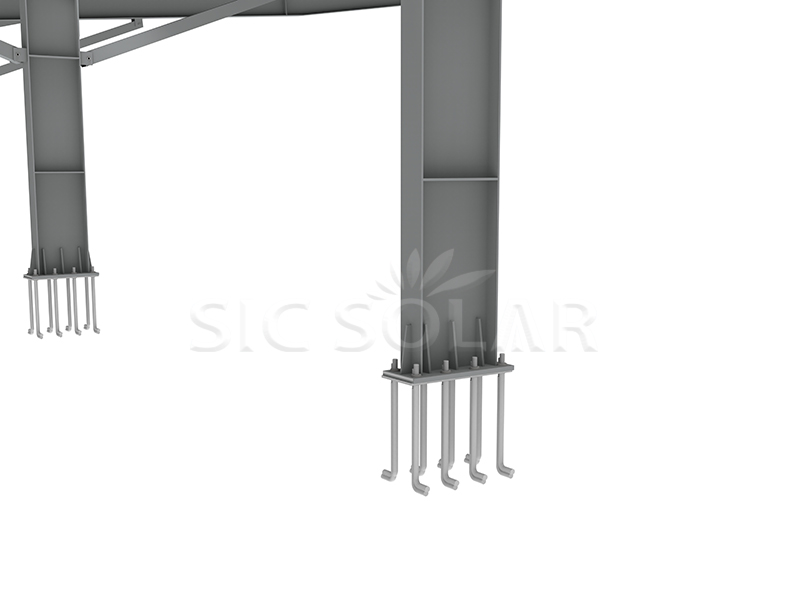

2️⃣ 기초 설치

엔지니어링 사양에 따라 앵커 나사나 콘크리트 기둥을 설치하고, ±10mm 이내의 수직성을 확보합니다.

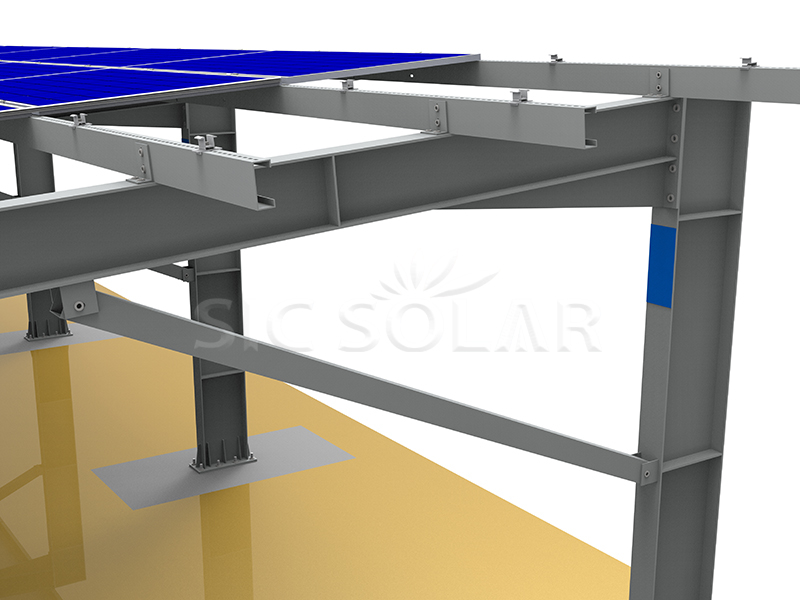

3️⃣ 프레임 조립

지지대와 브래킷을 세우고, 볼트로 들보/퍼린을 고정하고, 정렬을 용이하게 하기 위해 처음에는 느슨하게 고정합니다.

4️⃣ 틸트 브라켓 및 트랙 연결

설계된 각도로 지지대에 틸트 브라켓을 고정합니다. 트랙을 브라켓에 밀어 넣고 패스너를 손으로 조입니다.

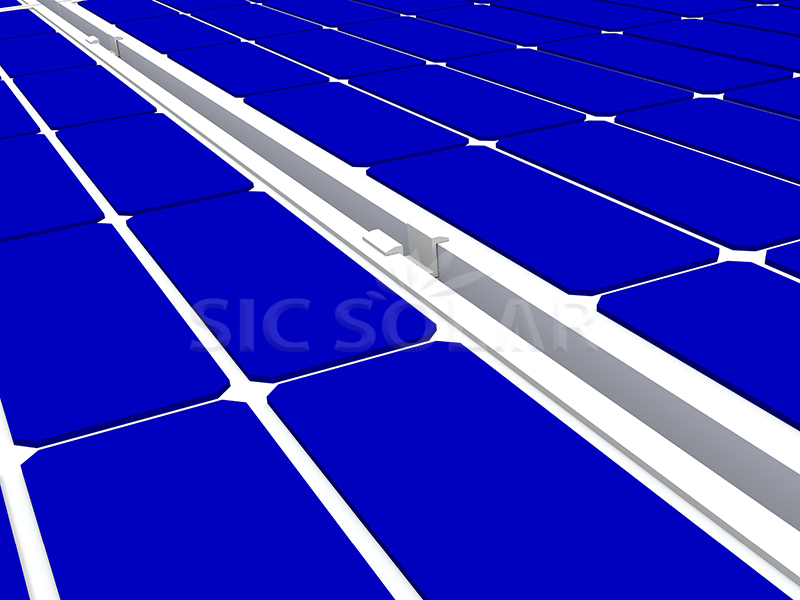

5️⃣ 모듈 설치

모듈을 트랙에 놓고 스테인리스 스틸 클램프를 삽입한 후 교정 렌치를 사용하여 15~20Nm 토크로 조입니다.

6️⃣ 접지

전용 러그를 사용하여 모듈 프레임과 트랙을 접지 시스템에 연결하고, 현지 사양에 따라 연속성을 확인합니다.

7️⃣ 최종 검사

모든 볼트의 토크를 감사하고, 코팅 손상 여부를 검사하고, 기울기 각도와 간격을 확인합니다.

당사의 표준 패키지는 긴 알루미늄 프로파일용 강철 팔레트이며, 작은 알루미늄 구성품은 합판 팔레트가 있는 상자에 포장됩니다.

다음과 같은 장점이 있습니다.

☆ 태양광 카포트는 귀하의 토지 크기에 맞게 맞춤 제작될 수 있습니다.

☆ 높은 내구성 – 최고의 AL6005-T5는 10년 보증과 25년 서비스 시간을 보장합니다.

☆ 알루미늄 프로파일은 매우 가볍고 설치가 간편하며, 부식 방지 기능도 갖추고 있습니다.

☆ 사전 조립된 메인 프레임 - 설치 현장에서 노동 비용을 크게 절감할 수 있습니다.

관련 증명서

강도 분석 보고서 -- 목표 강도를 충족하기 위해 장착물을 테스트합니다. 예를 들어 풍속과 눈 하중 등이 있습니다.
