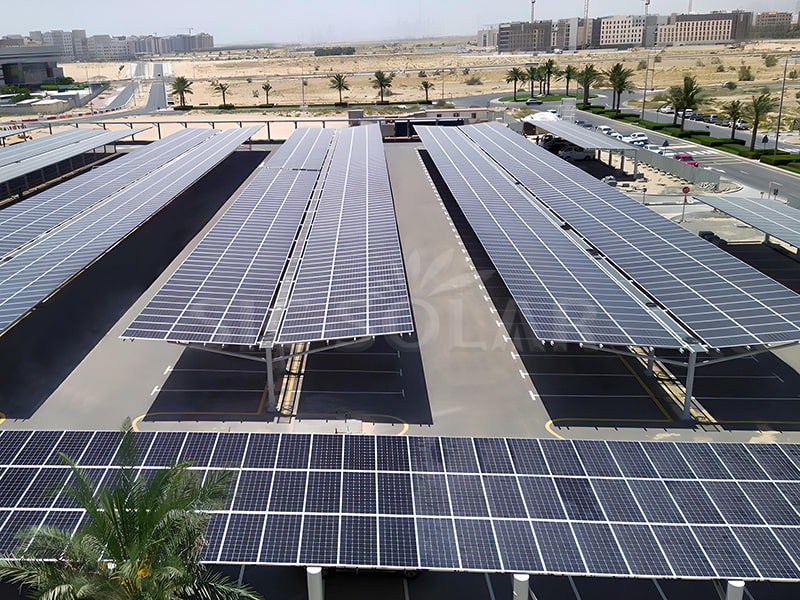

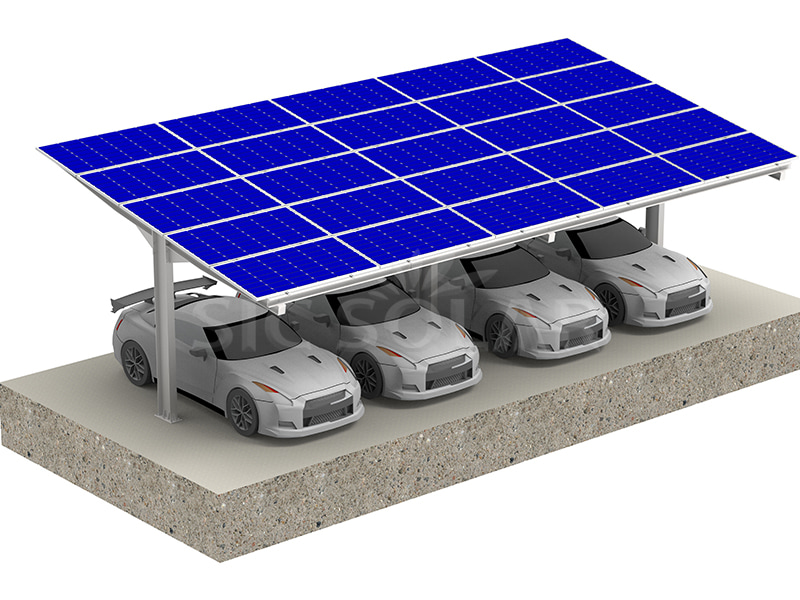

카포트 철골 구조물 태양열 시스템

더 보기를 클릭하세요 카포트 마운팅

1️⃣ 현장 조사 및 설계

지반공학 및 구조적 여유 공간 평가를 수행하고 단일 또는 이중 기둥 레이아웃을 선택합니다.

2️⃣ 기초 공학

엔지니어링 사양에 따라 앵커 나사나 콘크리트 기둥을 설치하고, 수직성을 ±10mm 이내로 유지하세요.

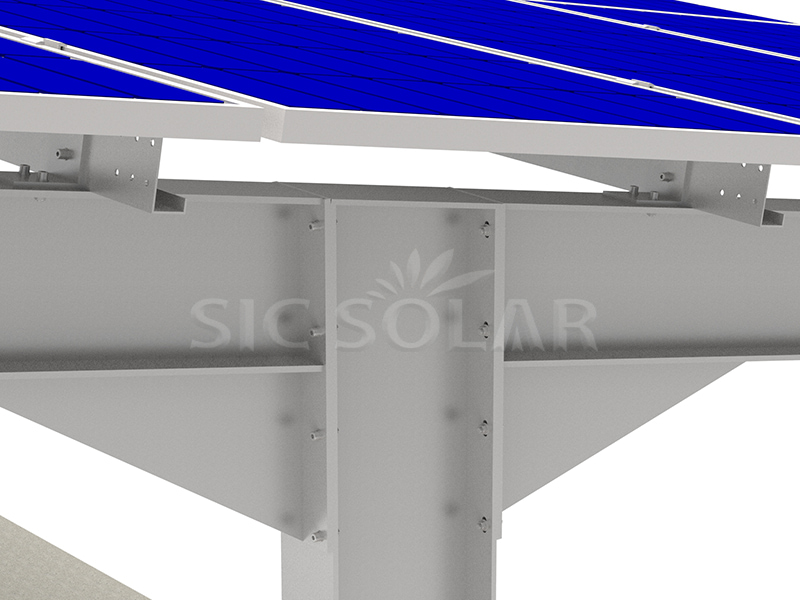

3️⃣ 프레임 설치

미리 뚫어 놓은 구멍을 이용해 지지 기둥과 들보를 볼트로 고정합니다. 마지막 정렬을 위해 끝 부분을 느슨하게 조입니다.

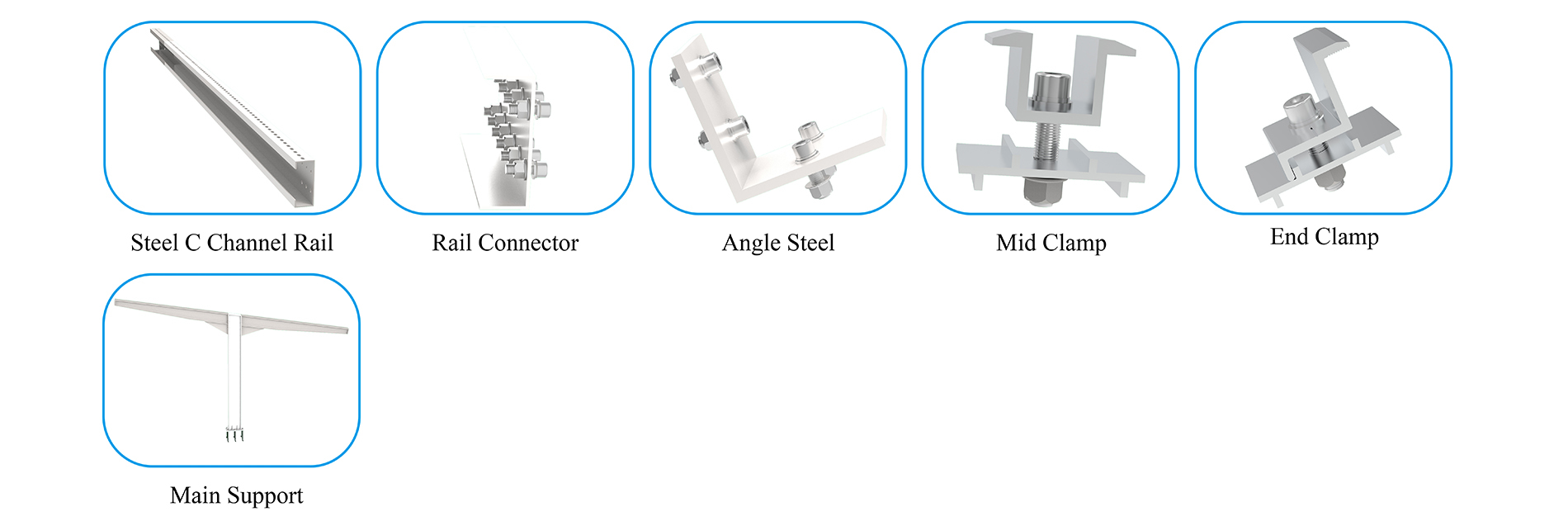

4️⃣ 틸트 브라켓 및 트랙 연결

설계된 각도로 틸트 브라켓을 빔에 고정합니다. 트랙을 홈에 밀어 넣고 손으로 패스너를 조입니다.

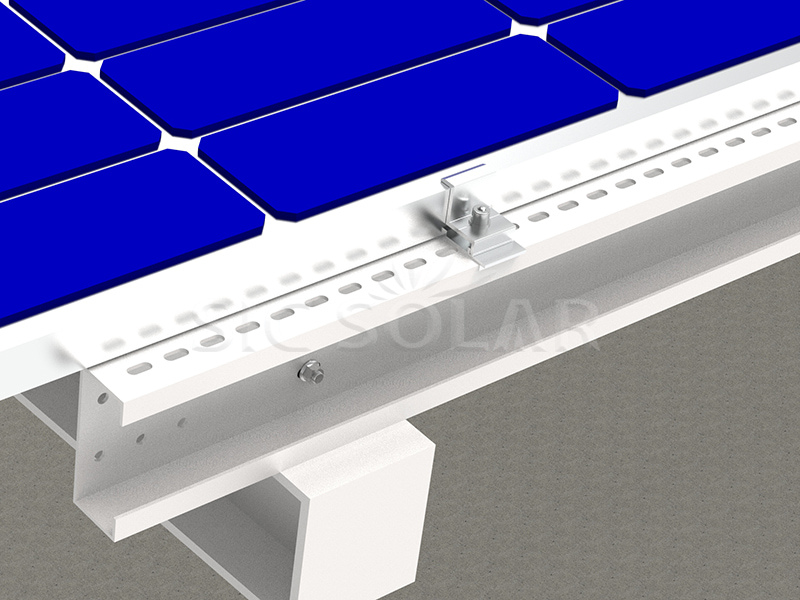

5️⃣ 모듈 설치

PV 모듈을 배치하고, 클램프를 트랙에 삽입한 후, 교정 렌치를 사용하여 볼트를 15~20Nm로 조입니다.

6️⃣ 접지 및 접지선

접지 러그를 사용하여 모듈 프레임과 철골 구조를 접지 시스템에 연결하고, 현지 표준에 따라 연속성 테스트를 수행합니다.

7️⃣ 최종 검사 및 시운전

토크 점검, 코팅 검사, 기울기 각도 검증을 수행하고 실제 시공 도면을 기록합니다. 정기 검사 일정을 정합니다.

당사의 표준 패키지는 긴 알루미늄 프로파일용 강철 팔레트이며, 작은 알루미늄 구성품은 합판 팔레트가 있는 상자에 포장됩니다.

다음과 같은 장점이 있습니다.

☆ 태양광 카포트는 귀하의 토지 크기에 맞게 맞춤 제작될 수 있습니다.

☆ 높은 내구성 – 최고의 AL6005-T5는 10년 보증과 25년 서비스 시간을 보장합니다.

☆ 알루미늄 프로파일은 매우 가볍고 설치가 간편하며, 부식 방지 기능도 갖추고 있습니다.

☆ 사전 조립된 메인 프레임 - 설치 현장에서 노동 비용을 크게 절감할 수 있습니다.

관련 증명서

강도 분석 보고서 -- 목표 강도를 충족하기 위해 장착물을 테스트합니다. 예를 들어 풍속과 눈 하중 등이 있습니다.
