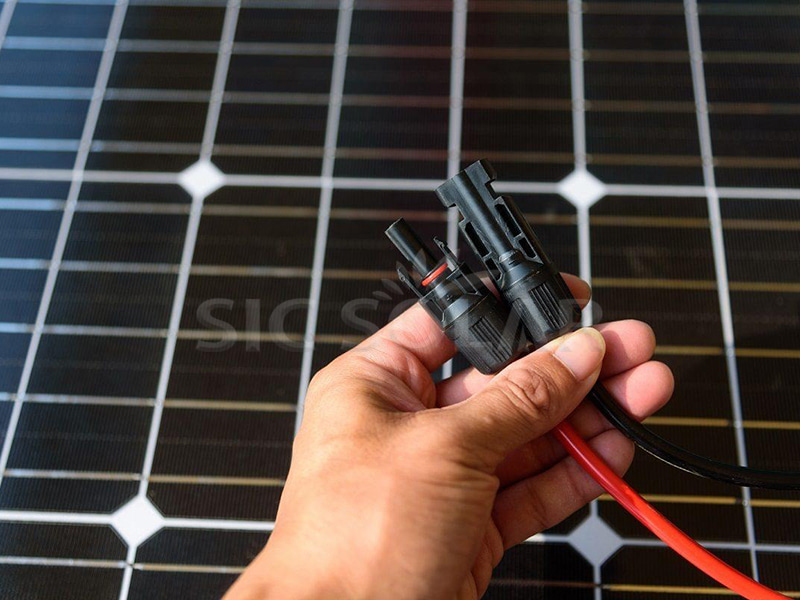

태양광 Mc4 커넥터

Solar MC4 커넥터는 태양광 패널 연결에 널리 사용되는 표준화된 전기 커넥터입니다. 쉽고 안전하게 연결할 수 있도록 설계된 이 커넥터는 태양광 패널과 다른 시스템 구성 요소 간의 안정적이고 내후성 있는 연결을 보장합니다.

상표:

SIC SOLAR

품목 번호:

SIC-MC4

Solar Panel

프로젝트 기술 세부 사항 설치 가이드 패키지

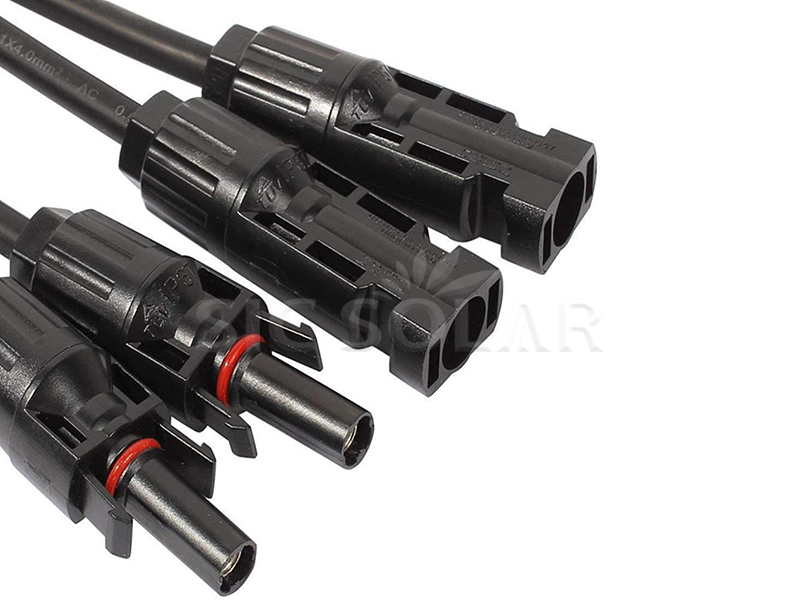

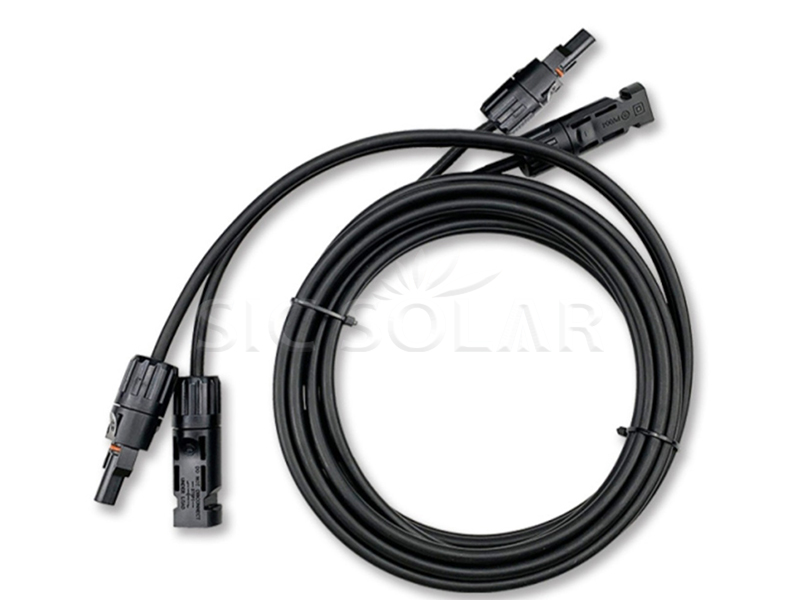

mc4 solar branch connector

1️⃣ 전선을 벗기세요

전선 피복 제거기를 사용하여 케이블 끝부분의 절연체를 약 6~7mm 정도 벗깁니다.

2️⃣ 단자 압착

벗겨진 전선을 금속 접촉 핀에 삽입합니다.

압착 도구를 사용하여 단자를 전선에 단단히 압착하여 안전한 연결을 보장합니다.

3️⃣ 커넥터 조립

크림프 단자를 커넥터 하우징에 딸깍 소리가 날 때까지 삽입합니다.

단말기가 하우징에 완전히 장착되고 고정되었는지 확인하세요.

4️⃣ 커넥터를 밀봉하세요

케이블 위에 밀봉 너트를 놓고 커넥터 하우징에 조여 고정합니다.

방수 밀봉을 보장하고 커넥터의 IP67 등급을 유지하려면 너트를 조이세요.

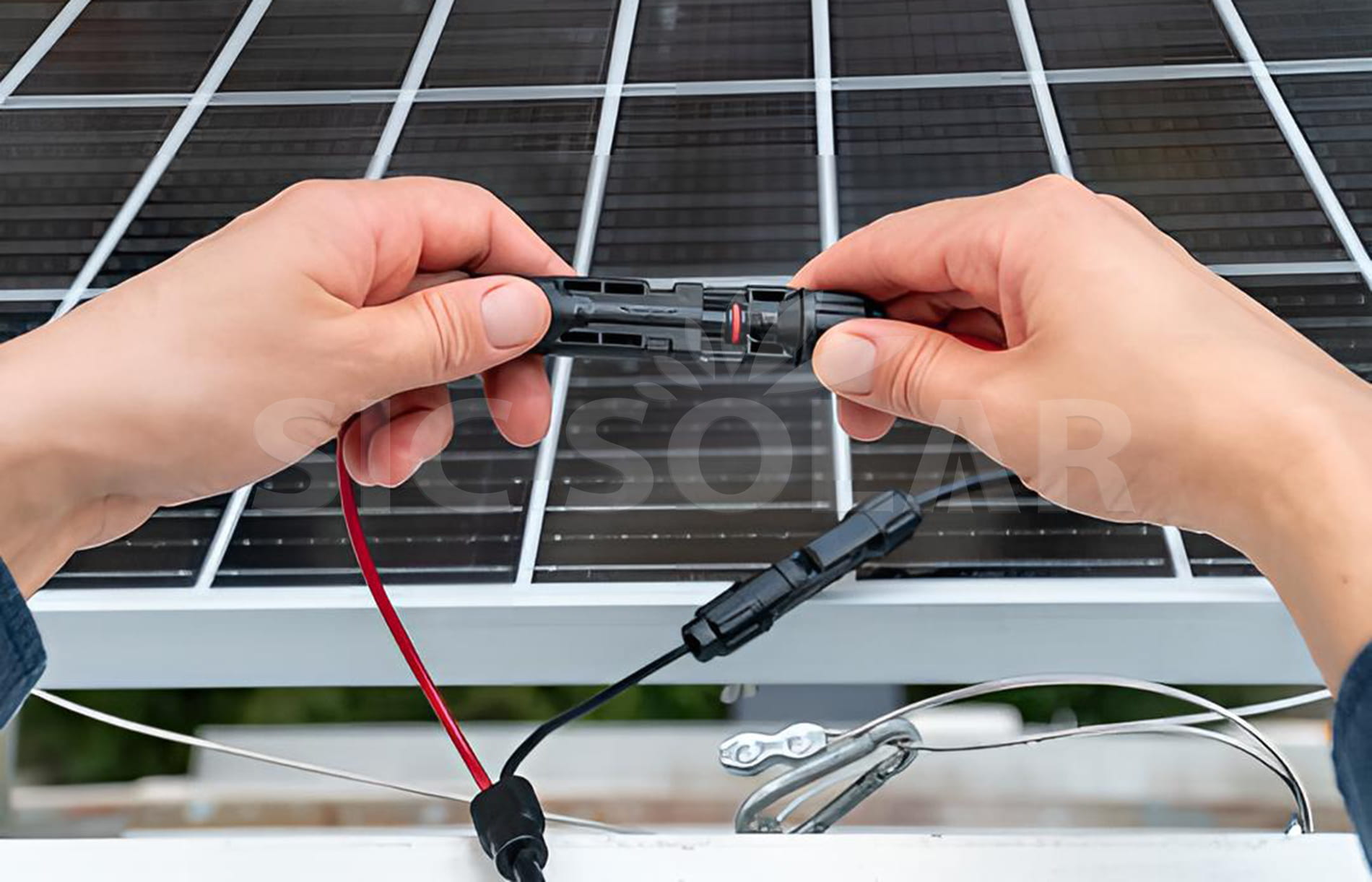

5️⃣ 패널 연결

수컷과 암컷 커넥터를 정렬하고 딸깍 소리가 날 때까지 밀어 넣어 단단히 연결되었는지 확인합니다.

커넥터를 분리하려면 MC4 잠금 해제 도구를 사용하여 잠금 장치를 안전하게 해제하세요.
