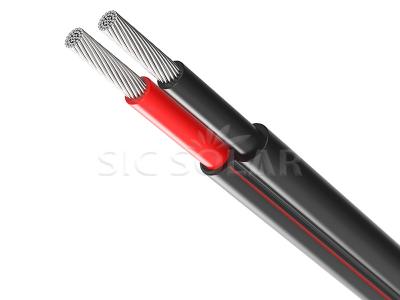

MC4 태양광 케이블

MC4 태양광 케이블은 우수한 품질의 태양광 케이블과 미리 제작된 MC4 커넥터가 결합되어 있어 매우 편리합니다. 덕분에 태양광 패널 시스템을 빠르고 안전하며 방수 기능까지 갖춘 방식으로 연결할 수 있습니다.

상표:

SIC SOLAR

품목 번호:

SIC-SCM

Solar Panel

프로젝트 기술 세부 사항 설치 가이드 패키지

solar cable mc4

설치 현장	태양광 패널
핵심	싱글 코어, 트윈 코어
격리	XLPE, 2PFG 1169, 이중벽 절연, 전자빔 가교
저항하다	자외선 저항성, 내마모성, 물, 오존, 유체, 염분, 일반적인 풍화 작용에 대한 저항성
단면	1.5mm², 2.5mm², 4mm², 6mm², 10mm², 16mm²

1️⃣ 피복 벗기기: 전선 피복 벗기기 도구를 사용하여 전선 끝부분의 피복을 약 6~7mm 정도 벗겨냅니다.

2️⃣ 압착하기: 피복을 벗긴 전선을 단자 핀에 끼웁니다. 그런 다음 압착기를 사용하여 단자를 꽉 조입니다.

3️⃣ 커넥터 조립하기: 압착된 단자를 커넥터 부분에 딸깍 소리가 날 때까지 밀어 넣으세요. 완전히 들어갔는지 확인하세요.

4️⃣ 커넥터 밀봉: 케이블에 밀봉재를 씌우고 단단히 조입니다. 이렇게 하면 방수가 유지됩니다.

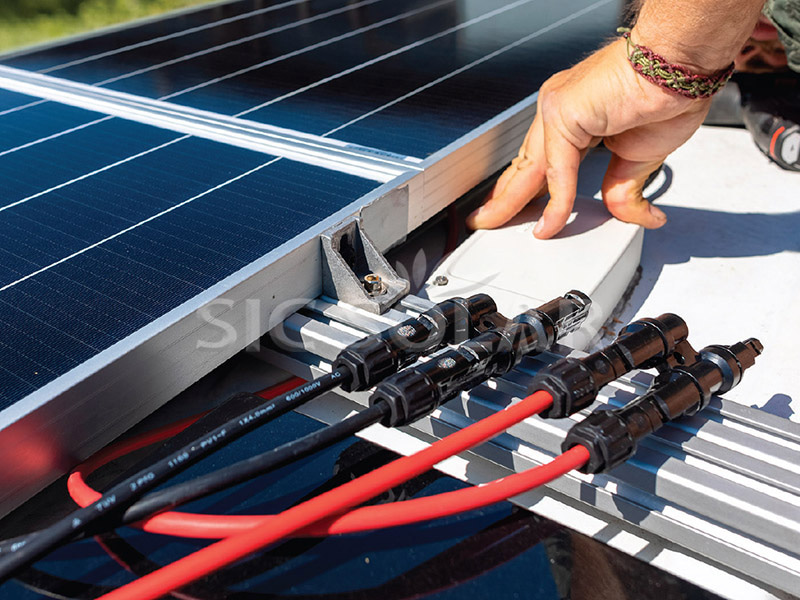

5️⃣ 패널 연결하기: 커넥터의 양쪽 끝을 맞춰서 딸깍 소리가 날 때까지 밀어 넣으세요. 분리할 때는 MC4 공구를 사용하세요.
